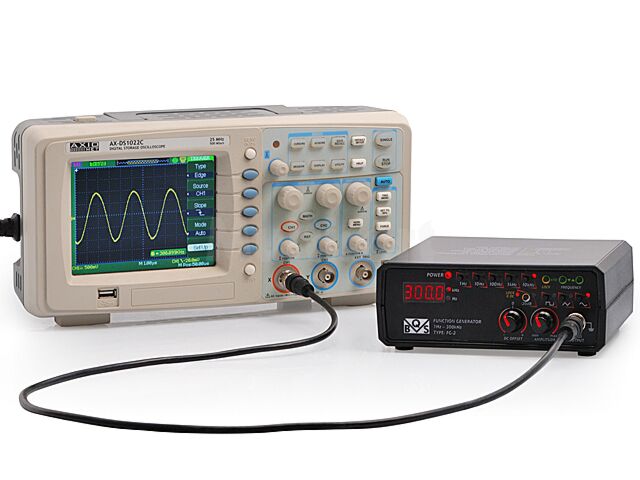

STM-FG-2 - Generator funkcyjny 1Hz-300kHz zestaw do montażu

Generator funkcyjny FG-2 dostarcza sygnałów: sinusoidalnego, trójkątnego i prostokątnego o częstotliwości od 1Hz do 300 kHz. Unikalny system cyfrowego strojenia generatora umożliwia precyzyjne ustalenie żądanej częstotliwości przebiegu wyjściowego, której wartość wyświetlana jest na 4 pozycyjnym wyświetlaczu cyfrowym. Cyfrowa kompensacja zmian termicznych zapewnia stabilną pracę generatora niezależnie od warunków otoczenia. Generator umożliwia płynną regulację amplitudy przebiegu wyjściowego w zakresie od 0 do 5 Vp-p, regulację składowej stałej przebiegu wyjściowego w zakresie od -2.5V do + 2.5V, a także wyłączenie składowej stałej z przebiegu wyjściowego. Układ scalony XR2206, który był sercem generatora FG-1 został zastąpiony przez emulator tego układu co pozwoliło na rozszerzenie pasma częstotliwości i poprawienie liniowości przebiegu wyjściowego. Do modulacji amplitudy użyto układu mnożącego Układ scalony zwielokratniający DIP8 8÷18VDC Kanał 1, który należy zamawiać oddzielnie. Sposób montażu układu w płytce emulatora jest opisany w instrukcji obsługi.

Parametry techniczne:

• Sygnały wyjściowe: sinus, trójkąt, prostokąt.
• Impedancja wyjściowa: 600 Ω +/- 10%
• Zakres częstotliwości pracy: 1Hz – 300kHz
• Amplituda sygnału wyjściowego: regulowana w zakresie od 0V do 5V p-p
• Składowa stała: regulowana w zakresie od –2.5V do +2.5V
• Zniekształcenia nieliniowe sygnału sinusoidalnego: ≤ 3 % (dla f = 1 kHz, Vout = 0.5V rms)
• Charakterystyka częstotliwościowa: -1.0 dB dB dla zakresu 1 Hz – 100 kHz w odniesieniu do częstotliwości 1 kHz
• Liniowość sygnału trójkątnego: nie gorsza niż 95% dla zakresu 1 Hz – 100kHz, w zakresie od 10% do 90% sygnału wyjściowego.
• Czas narastania i opadania zboczy sygnału prostokątnego: ≤ 500 ns
• Dzielnik wyjściowy: -20dB
• Modulacja amplitudy: sygnałem zewnętrznym o wartościach od -5V do +5V
• Zasilanie : 12V AC, 1A, 50Hz
• Pobór mocy: 8 VA

Zestaw do montażu: Generator Funkcyjny FG-2 zawiera zmontowane i przetestowane moduły wymagające jedynie prostego montażu elektrycznego i mechanicznego wg załączonej instrukcji: Zawartość zestawu, instrukcja montażu i obsługi
