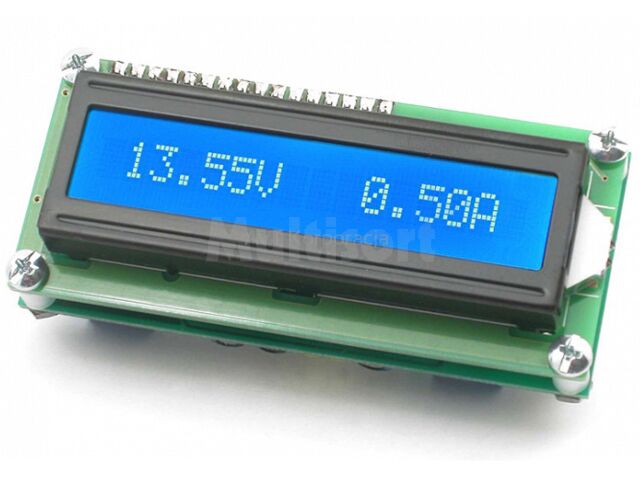

STV-MOD16 - Multimetr panelowy (do montażu)

Miernik przewidziany jest jako element zasilacza laboratoryjnego. Układ łączy w sobie funkcje woltomierza oraz amperomierza. Idealnie sprawdzi się jako miernik napięcia i prądu ładowania we wszelkiego rodzaju ładowarkach. Pomiar natężenia prądu odbywa się pośrednio poprzez pomiar spadku napięcia na rezystorze włączonym szeregowo od strony minusa zasilania.
Moduł powinien być zasilany przez zewnętrzne źródło napięcia 7...12 V i wydajności prądowej rzędu 100 mA. Po włączeniu zasilania, na wyświetlaczu pojawia się ekran powitalny. Po upływie około 1 sekundy na ekranie zostaną wyświetlone dwie wartości:

• napięcie na obciążeniu, wyrażone w Voltach
• natężenie mierzonego prądu, wyrażone w Amperach

W każdej chwili możliwa jest kalibracja multimetru. Do tego celu potrzebny będzie działający poprawnie dowolny woltomierz (multimetr) lub źródło napięcia odniesienia o znanej wartości z zakresu 2,5...5 V.

Wybrane parametry:

• pomiar napięcia w zakresie 0...50V, rozdzielczość ok. 50mV
• pomiar prądu w zakresie 0...5A
• możliwość zmiany kontrastu wyświetlacza LCD
• wyświetlacz LCD 1x16 znaków
• zasilanie: 7...12VDC
• wymiary modułu: 80x36mm
• układ zmontowany i uruchomiony
