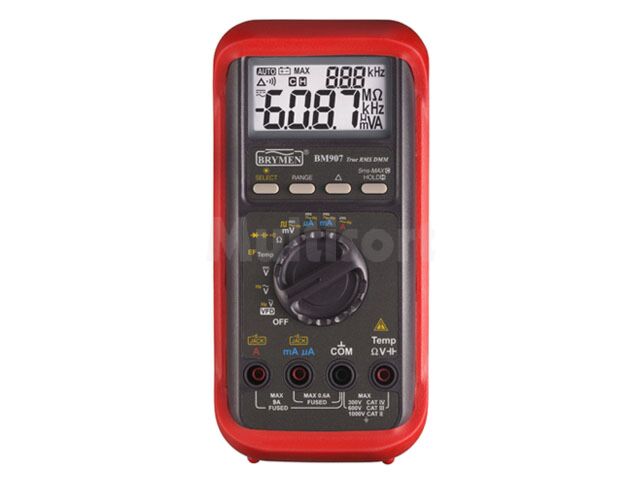

MIE-MULTI/BM907 - Multimetr przemysłowy BRYMEN BM907

BM 900 to nowa seria multimetrów najnowszej generacji będąca rozwinięciem dotychczasowych mierników serii BM 800. Podobnie jak w poprzednia rodzina mają one zastosowanie jako podstawowe przyrządy elektryka. Jednak wprowadzone innowacje dostępne dotąd w najdroższej aparaturze powodują, że te mogą być stosowane z powodzeniem w energetyce i przemyśle dla prowadzenia pomiarów w wielu obszarach niemożliwych dotąd do zrealizowania „zwykłymi” miernikami.

Wszystkie mierniki serii posiadają innowacyjną funkcję VFD i szybką funkcję 5ms CREST-MAX wychwytywania impulsów- niespotykane dotychczas możliwości w tej klasie.

VFD (Variable Frequency Driver) – innowacyjna funkcja jednoczesnego pomiaru napięcia i częstotliwości dedykowana do pomiarów większości napędów z przemiennikami częstotliwości w zakresie napięć 6.000V-1000V i częstotliwości 10Hz-400Hz.

Dotychczas funkcja VFD była dostępna jedynie w najdroższym modelu BM 869, a mierniki podstawowej klasy miały możliwość wychwytywania impulsów co najwyżej o szerokości 20ms. Przyrządy serii BM 900 posiadają podwójne wyświetlacze z wysokim zliczaniem do 6000 max (999 max LCD pomocniczy) – co pozwala na uzyskanie wysokiej i stałej rozdzielczości w dużym zakresie zmian mierzonej wielkości. Wprowadzone szybie próbkowanie 5x/s – takie same jak najwyższych modelach zapewnia szybkie pomiary. Mierniki posiadają tez funkcję EF- bezdotykowej detekcji napięć oraz możliwości jednobiegunowego wykrywania napięcia fazowego. BM 907 najwyższy model mierzy rzeczywistą wartość skuteczną (True RMS) napięć i prądów AC. Zapewniony jest wysoki poziom bezpieczeństwa (KAT II 1000V, KAT III 600V, KAT IV 300V – AC/DC), ochrony przeciw-przepięciowej (6kV) oraz przeciążenie (V nawet 1050Vrms, 1450Vpik).

Seria BM 9xx posiada również system:

Beep-Jack – Akustyczny i wizualny alarm złego podłączenia.
EF-Detection – Bezdotykowe wykrywanie obecności napięcia AC przy pomocy anteny umieszczonej u góry obudowy.
5ms Crest-Max – Rejestracja max wartości impulsów o czasie trwania >5ms (odświeżanie wskazań 200x/s)
VFD V&Hz – Innowacyjna funkcja pozwalająca mierzyć jednocześnie częstotliwość i napięcie napędów z przemiennikami częstotliwości w zakresie 10Hz-400Hz i 6000V-1000V.

Parametry Techniczne:

• Podwójny wyświetlacz cyfrowy 6000 max + 999 max
• Szybkie próbkowanie – LCD 5x/s
• Szybka automatyczna zmiana zakresów
• Wybór zakresów automatyczny lub manualny
• Bazowa dokładność 0.3-0.6% (DCV)
• Pomiar rzeczywistej wartości skutecznej AC dla napięć i prądów (50Hz-500Hz) (BM 907)
• Pomiar temperatury T1 (BM 907, BM 906)
• Bezpośrednie przejście do pomiaru Hz podczas pomiaru ACV i ACA
• DELTA- pomiar różnicowy z automatyczną zmianą zakresów
• HOLD- „zamrożenie” pomiaru na LCD
• Inteligentne auto wyłączanie (po 34 minutach)
• Sygnalizacja wyczerpania baterii
• Obudowa z trudno zapalnego tworzywa
• DCV: 60.00mV/6.000V/60.00V/600.0V/1000V
• ACV: 60.00mV/6.000V/60.00V/600.0V/1000V
• Pasmo Hz/True RMS: 50Hz-500Hz/Tak
• VDF: (ACV+Hz)*
  ACV: 6.000V/60.00V/600.0V/1000V
  Hz: 10.0Hz/20.0Hz/200Hz/400Hz

• DCA: 600.0µA/6000µA/60.00mA/600.0mA/6.000A/10.00A**
• ACA: 600.0µA/6000µA/60.00mA/600.0mA/6.000A/10.00A**
• Rezystancja: 600.0Ω/6000kΩ/60.00kΩ/6.000MΩ/60.00MΩ
• Pojemność: 60.00nF/600.0nF/6.000µF/60.00µF/600.0µF/3000VF
• Hz (ACV)***:600mV (10Hz-100kHz), 6V (10Hz-10kHz), 60V/600V (10Hz-50kHz), 1000V (45Hz-10kHz)
• Hz (ACA)***: 600µA/6000µA/60mA/600mA (10Hz-10kHz), 6A/10A (20Hz-3kHz)
• Hz (Logic): 5.000Hz-300kHz
• Temperatura: -50°C-+1000°C (-58°F-+1832°F)
• Test diody: Napięcie rozwarcia <1.8V, prąd testu 0.2mA
• Test ciągłości: Sygnał akustyczny dla R<100Ω, zanik sygnału dla R>120Ω, czas zwłoki 32ms
• Opcja HOLD
• 5ms Crest-Max****
• DELTA: Pomiar różnicowy z automatyczną zmianą zakresów
• EF-Detection*****: Bezkontaktowe wskazanie napięcia w formie 'bargrafu' i sygnału akustycznego proporcjonalnych do jego wartości (typowe poziomy) 20/55/110/220/440V).
• Wyświetlacz: LCD 3 5/6 cyfry (6000max) - podświetlany
• Próbkowanie: 5x/s
• Ochrona wejść: µA/mA: bezp. Szybki (F) 0.63A/500V IR 150kA lub więcej, A: bezp. Szybki 10A/600V IR 100kA lub więcej, V: 1050Vrms/1450Vpik, Ω i pozostałe: 600V DC/ACrms
• Ochrona p-przepięciowa: 6kV (1.2/50µs surge)
• Środowisko pracy: 0-40°C: 0-31°C - RH<80% zmniejszające się liniowo do 50% dla 40°C
Składowanie: -20-60°C (RH<80%) - bez baterii
• Normy: Bezpieczeństwo: EN61010-1 (2 edycja), KAT II 1000V, KAT III 600V i KAT IV 300V
• Kompatybilność EMC: EN61369(1997, 1998/A1), EN61000-4-2(1995), EN6100-4-3(1996)
• Zasilanie: 3V DC: 2xbateria 1.5V LR6 (AA)
• Wymiary: 87x35.5x186mm (bez holster)
• Waga: 430g (z bateriami i holsterem)
• Wyposażenie: Przewody pomiarowe (para), 2 baterie 1.5V (wewnątrz), holster ochronny,, instrukcja obsługi w języku polskim.

UWAGI:

* VFD - innowacyjna funkcja dedykowana do pomiarów napięcia i częstotliwości wyjściowej napędów z przemiennikami częstotliwości (falowników) z jednoczesnym wskazaniem wartości napięcia na wyświetlaczu głównym i częstotliwości na wyświetlaczu pomocniczym.
** 10A pomiar ciągły, >10A do 15A pomiar przez 30s, z przerwami 5min na chłodzenie.
*** Pomiar częstotliwości w sieci elektrycznej (podczas pomiaru ACV i ACA). Wciśnięcie przycisku 'Hz' powoduje wskazanie częstotliwości na wyświetlaczu pomocniczym (ACV lub ACA jest nadal wskazywane na wyświetlaczu głównym). Ponowne wciśnięcie 'Hz' powoduje powrót do pierwotnych wskazań.
**** 5ms Crest-Max -bardzo szybka funkcja, pozwala na rejestrację impulsów prądów i napięć o czasie trwania nie mniej niż 5ms.
***** Dla pewniejszego wykrycia np. przewodu fazowego można użyć przewodu pomiarowego podłączonego do gniazda '+'.

art. MIE-MULTI/BM907
