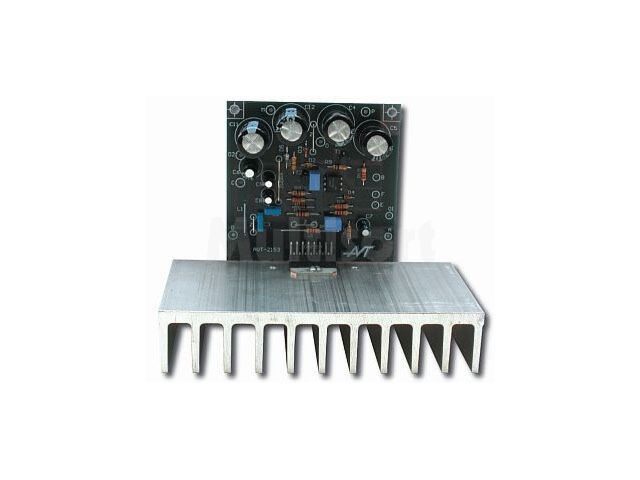

STV-2153 - Wzmacniacz 100W z TDA7294 (do montażu)

Nowoczesny wzmacniacz monofoniczny dużej mocy. W kicie wykorzystano układ scalony TDA7294. 'Kostka' zawiera obwody do zdalnego wyciszania (MUTE), oraz do wyłączania (STBY), dzięki czemu unika się przykrych stuków przy włączaniu i odłączaniu napięcia zasilającego. Cenna zaleta jest, że oba obwody mają oddzielną końcówkę odniesienia. Sposób jej podłączenia można dostosować do zasilania modułu: symetrycznego lub niesymetrycznego.
Wzmacniacz osiąga bardzo dobre parametry i to bez konieczności jakiejkolwiek regulacji czy strojenia. Dzięki temu jego budowy może podjąć się każdy, nawet niezbyt doświadczony elektronik.

Urządzenie szczególnie polecane melomanom i muzykom samodzielnie konstruującym sprzęt grający.

Opis:

• moc strat - 50 W
• moc muzyczna - 110 W (obciążenie 8 omów, zasilanie +/-40 V)
• moc muzyczna - 180 W (obciążenie 4 omy, zasilanie +/-40 V)
• ciągła moc wyjściowa - 70 W (obciążenie 8 omów, zasilanie +/-35 V)
• ciągła moc wyjściowa - 70 W (obciążenie 4 omy, zasilanie +/-27 V)
• zawartość harmonicznych - 0,005% (5 W, 1 kHz)
• zasilanie - +/-50 V (zalecane +/-7,5-40 V)
• w zestawie płytka drukowana, komplet elementów i dokumentacja

art. STV-2153
